Racksystem für die E1 G.703-Konverter von MDD mit SNMP

Technischer Überblick

• Einzelport Zugriff auf G.703/G.704 2 Mbit/s Service
• Schnittstellen für V.35, X.21, RS-530, RS-449, V.24 und Ethernet (Bridge Funktion)
• Datenrate: 64 kbit/s bis 2,048 Mbit/s
• Vollständig transparente Datenübertragung
• Diagnostikmöglichkeiten: lokale Schleifen zur DTE und zum Netzwerk, ferne Schleife bei paarweisem Einsatz (Rack zu Rack) oder in Verbindung mit einem der Tischgeräte ETU-01 oder ETU-01A.
• Selektierbare Taktung: intern, Netzwerk, Datenport und RX/TX getrennt
• Das 4 HE Rack kann 12 oder 13 Konverterkarten aufnehmen und hat redundante Spannungsversorgung für 230 V~ oder 48 V=

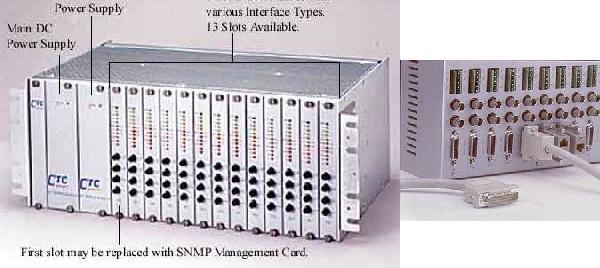

An der Rückwand des E1-Racks sind 26-polige HD Stecker angebracht, an die ein Adapterkabel für die gewählte Schnittstelle angebracht wird. Im Bild ist ein 25-poliges Adapterkabel für RS-530 oder V.24 zu sehen. Zusätzlich sind zwei Ethernet - Adapter für die Bridgefunktion aufgesteckt. Die G.703-Anschlüsse sind entweder über Koax-Stecker oder über 5-polige Stecker bei symmetrischem Anschluß ausgekoppelt. Beide Stecker sind in dem Bild zu sehen.
