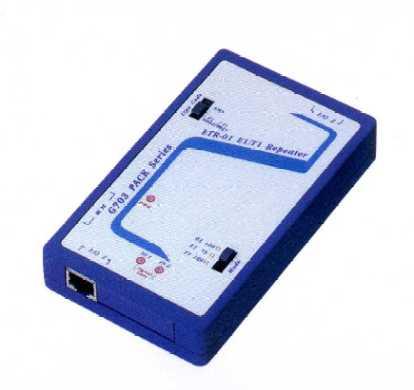

G.703 (E1) im Mini - Format: ETR-01 und ETR-04 Regenerator
(G.703 Regenerierungsmodul für E1 und T1 Leitungen)
Beschreibung
Die Regenerierungsmodule ETR-01 und ETR-04 erweitern die Reichweite einer G.703 - Übertragung, indem sie eine vollkommene Wiederaufbereitung des Signales mit erneuter Taktung durchführen. Die Reichweite variiert je nach Kabelstärke und Kabelgüte, aber bis 2 km kann in den meisten Fällen erreicht werden.
Der ETR-01 ist ein Repeater für eine Leitung (bi-direktional), während der ETR-04 einen Eingang auf 4 Ausgänge (nur Senden) verteilt.
Überblick
- Kostengünstig
- Kompakt
- Voll integrierter Repeater für T1 und E1
- Impedanz für E1 mit 75 oder 120 Ohm, und 100 Ohm für T1
- Line Code AMI, B8ZS oder HDB3
- Arbeitet nach ANSI T1.403, und T1.408, ITU I.431, G.703, G.736, G.775 und G.823; ETSI 300-166 und 300-233
- Kabeldämpfung von 0...36 dB bei 772 kHz oder 0...43 dB bei 1024 kHz
Spezifikationen
E1 Link
| Bit Rate | 2,048 Mbit/s |
| Line Code | AMI oder HDB3 |
| Impedanz | 75/120 Ohm |
| Empfangspegel | 0 ... -43 dB |
| Puls Amplitude | 3 V bei 120 Ohm |
| Null Amplitude | +/- 0,1 V |
| I/F Anschluß | RJ45 |
T1 Link
| Bit Rate | 1,544 Mbit/s |
| Line Code | AMI, B8ZS |
| Impedanz | 100 Ohm |
| Empfangspegel | 0 ... -36 dB |
| Puls Amplitude | 3 V bei 100 Ohm |
| Null Amplitude | +/- 0,1 V |
General
| Netz | Adapter, 12V~ 1000mA |
| Umgebung | Temperatur: 0~50°C Feuchte: 90% nicht-kondensierend |
| Abmessungen | 13.5(L) x 8(B)x2.5(H)cm |
| Gewicht | 180g |
Anwendungen als pdf
Modelle:
- ETR01: E1/T1 Repeater, 120 Ohm RJ45
- ETR01-BNC: E1 Repeater mit 75 Ohm BNC-Anschluß
- ETR04: E1/T1 Port - Vervielfacher: 1 Port auf 4 Ausgänge (RJ45, nur Senden)
